Compte rendu TopSolid N°1 – Prise en main Tournage et Fraisage-

Temps restant: 0

Quiz Summary

0 of 10 Questions completed

Questions:

Information

You have already completed the quiz before. Hence you can not start it again.

Quiz est en cours de chargement…

Vous devez vous connecter ou vous enregistrer pour démarrer ce quiz.

Vous devez d'abord terminer ceci :

Résultats

Quiz complété. Les réponses sont en cours d'enregistrement …

Résultats

0 sur 10 Questions questions répondues correctement

Temps écoulé

Vous avez obtenu 0 point(s) sur 0, (0)

Point(s) gagné(s): 0 de 0, (0)
0 devoir(s) en attente (Points possibles : 0)

Catégories

  1. Non catégorisé 0%
Souhaitez-vous soumettre votre résultat au quiz au tableau de classement ?
Chargement
captcha
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  1. Actuel
  2. Revoir la question
  3. Répondu
  4. Correct
  5. Incorrect
  1. Question 1 sur 10
    1. Question
    1 Point(s)

    Indiquez la signification des différentes abréviations de type de logiciels

    • C.A.O. = Assistée par Ordinateur

      D.A.O. = Assistée par Ordinateur

      F.A.O. = Assistée par Ordinateur

    Correct
    Incorrect
  2. Question 2 sur 10
    2. Question
    1 Point(s)

    Le lycée possède différents logiciels utilisés à l’atelier pour préparer les fabrications, indiquez le type de logiciel en face de son nom

    Trier les éléments
    • C.A.O. + DA.O. + F.A.O.
    • C.A.O. + D.A.O.
    • Simulation + Usinage virtuel
    • F.A.O.
    • /
      • /
        • /
          • /
            Correct
            Incorrect
          • Question 3 sur 10
            3. Question
            1 Point(s)

            Pour réaliser un programme avec TopSolid (comme avec tout logiciel de F.A.O.) remettez dans l’ordre les opérations à réaliser

            • Vérifier avec la simulation
            • Créer un fichier de F.A.O.
            • Définir les cycles des outils
            • Choisir la machine et le brut
            • Placer l'origine programme sur la pièce
            • Créer un fichier de préparation d'usinage
            • Générer le code ISO

            View Answers:

            Correct
            Incorrect
          • Question 4 sur 10
            4. Question
            1 Point(s)

            Associez les différentes icônes ci-dessous aux types de fichiers quelles représentent dans l’explorateur de fichiers de TopSolid

            Trier les éléments
            • Mise en plan
            • Assemblage
            • Fichier d'usinage
            • Fichier de préparation d'usinage
            • Fichier de modèle 3D
            • /
              • /
                • /
                  • /
                    • /
                      Correct
                      Incorrect
                    • Question 5 sur 10
                      5. Question
                      1 Point(s)

                      Lors de la création d’une opération d’usinage, TopSolid vous propose différents menu pour paramétrer cette opération. Indiquez le type de paramètres situés dans ces différentes icônes

                      Trier les éléments
                      • Choix et modification des outils
                      • Définition des conditions de coupe
                      • Définition des géométries à usiner
                      • Définition de la stratégie du parcours outil
                      • Activation des axes complémentaires dans le cas des machines multi-axes
                      • /
                        • /
                          • /
                            • /
                              • /
                                Correct
                                Incorrect
                              • Question 6 sur 10
                                6. Question
                                1 Point(s)

                                En mode ‘Positionnement’ que signifie la couleur rose de la pièce

                                Correct
                                Incorrect
                              • Question 7 sur 10
                                7. Question
                                1 Point(s)

                                Quelle est l’utilité du menu ci-dessous?

                                Correct
                                Incorrect
                              • Question 8 sur 10
                                8. Question
                                1 Point(s)

                                Lorsque l’on veut faire en sorte que des usinages s’enchaînent (exemple Phase 10 puis phase 20 et enfin phase 30), quelle est la fonction que l’on doit utiliser dans TopSolid?

                                Correct
                                Incorrect
                              • Question 9 sur 10
                                9. Question
                                1 Point(s)

                                TopSolid classe plusieurs opérations différentes sous le nom de perçage et les différencies ensuite à l’aide d’une icone. Associez chaque icone au nom de l’opération réalisée.

                                Trier les éléments
                                • Pointage
                                • Perçage
                                • Lamage
                                • Alésage
                                • Taraudage
                                • Fraisurage
                                • Chambrage
                                • 1
                                  • 2
                                    • 3
                                      • 4
                                        • 5
                                          • 6
                                            • 7
                                              Correct
                                              Incorrect
                                            • Question 10 sur 10
                                              10. Question
                                              1 Point(s)

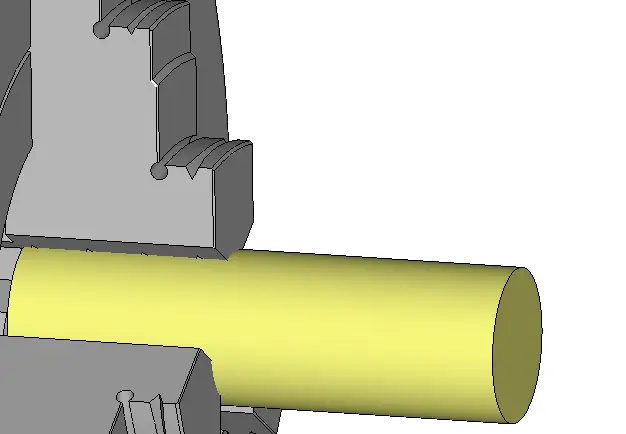

                                              Ci-dessous vous pouvez voir le programme ISO généré par TopSolid pour l’usinage de l’axe de la toupie en phase 20 sur la machine SONIM. Indiquez le numéro du bloc (N…) sur lequel est renseigné la vitesse de coupe de l’opération de finition du profil extérieur.

                                              %1 (AXE PH10 SOMAB)
                                              N10 G0 G52 G95 X0 Z0

                                              (VDI20 E2-BUTEE)
                                              N20 T11 D11 M6
                                              (MISE EN BUTEE)
                                              N30 G54
                                              N40 G94
                                              N50 G0 G40 C0
                                              N60 G0 X0 Z0
                                              N70 M0
                                              N80 G0 X0 Z5
                                              N90 G0 G53 X0 Z0
                                              N100 G52 X0 Z0

                                              N110 M64
                                              (VDI20 B1-SCLCL1616H09-CCMT09T304)
                                              N120 T1 D1 M6
                                              (EBAUCHE EXTERIEURE)
                                              N130 M4 G97 S3181
                                              N140 G95
                                              N150 G0 Z3
                                              N160 X27
                                              N170 G92 S4000
                                              N180 G96 S250
                                              N190 G79 N330
                                              N200 G1 X-0.8 Z0 F0.3
                                              N210 G3 X5.801 Z-0.358 R15.4
                                              N220 G3 X8 Z-1.725 R1.4
                                              N230 G1 Z-17.418
                                              N240 X10.064 Z-18.891
                                              N250 G2 X14.323 Z-20 R2.6
                                              N260 G1 X18.16
                                              N270 X19.028 Z-20.434
                                              N280 Z-23
                                              N290 X20.518
                                              N300 X21.986 Z-23.734
                                              N310 Z-38
                                              N320 X27
                                              N330 G64 N320 N200 I0.2 K0.2 P1 F0.3
                                              N340 G1 X27 Z-38
                                              N350 Z1
                                              N360 X-0.8
                                              N370 Z0
                                              N380 G80
                                              N390 G0 X47.996
                                              N400 G97 S4000
                                              N410 G52 X0
                                              N420 G52 Z0

                                              (VDI20 B1-SVJBL1616H11-VBMT110302)
                                              N430 T3 D3 M6
                                              (EBAUCHE GORGE)
                                              N440 M4 G97 S4000
                                              N450 G95
                                              N460 G0 Z-8.458
                                              N470 X12.316
                                              N480 G92 S4000
                                              N490 G96 S250
                                              N500 G1 X8.4 Z-8.866 F0.3
                                              N510 X6.936 Z-9.598
                                              N520 Z-16.172
                                              N530 X8.472 Z-17.269
                                              N540 X11.301 Z-15.855
                                              N550 G0 Z-9.144
                                              N560 G1 X6.936 Z-9.598
                                              N570 X5.4 Z-10.366
                                              N580 Z-15.075
                                              N590 X6.936 Z-16.172
                                              N600 X9.765 Z-14.758
                                              N610 G0 X25.986
                                              (FINITION EXTERIEURE)
                                              N620 M4 G97 S3675 M8
                                              N630 Z-38
                                              N640 G96 S300
                                              N650 G1 G41 X21.986 F0.08
                                              N660 Z-30
                                              N670 Z-23.617
                                              N680 X20.752 Z-23
                                              N690 X19.428
                                              N700 G3 X19.028 Z-22.8 R0.2
                                              N710 G1 Z-20.317
                                              N720 X18.394 Z-20
                                              N730 X14.723
                                              N740 G3 X10.136 Z-18.806 R2.8
                                              N750 G1 X5.072 Z-15.19
                                              N760 G3 X5 Z-15.075 R0.2
                                              N770 G1 Z-10.366
                                              N780 G3 X5.117 Z-10.224 R0.2
                                              N790 G1 X8 Z-8.783
                                              N800 Z-1.525
                                              N810 G2 X6.115 Z-0.353 R1.2
                                              N820 G2 X-0.4 Z0 R15.2
                                              N830 G1 G40 Z2
                                              N840 G0 X47.996 M9
                                              N850 G97 S1700
                                              N860 G52 X0
                                              N870 G52 Z0

                                              (VDI20 B1-LF151.23-1616-20M1-N151.2-200-5E)
                                              N880 T5 D5 M6
                                              (TRONCONNAGE)
                                              N890 M4 G97 S1700 M8
                                              N900 G95
                                              N910 G0 Z-38
                                              N920 X31
                                              N930 G1 X-0.4 F0.1
                                              N940 G0 X30.6
                                              N950 X47.996 M9
                                              N960 G52 X0
                                              N970 G52 Z0
                                              N980 M5
                                              N990 M2


                                              • La vitesse de coupe de l’opération de finition est entrée au bloc N
