Une entreprise doit réaliser un ensemble de platines de translation motorisées de très haute précision. Ces platines à entraînement direct sans contact garantissent des mouvements ultras précis avec une dynamique et une fiabilité très élevées. Les déplacements sont assurés par un moteur linéaire. Une règle optique très précise permet d’obtenir un retour de position d’une répétitivité de 80 nm. On retrouve, aujourd’hui, ces platines dans différents secteurs de la production, de l’assemblage et du conditionnement. L’étude portera sur l’usinage d’une pièce : Le support chariot rails, en série renouvelable de 50 pièces.
Exemple de fonctionnement d’une platine de translation
La platine de translation transforme le mouvement de rotation du moteur électrique en un mouvement de translation rectiligne.
Contenu de l’exercice

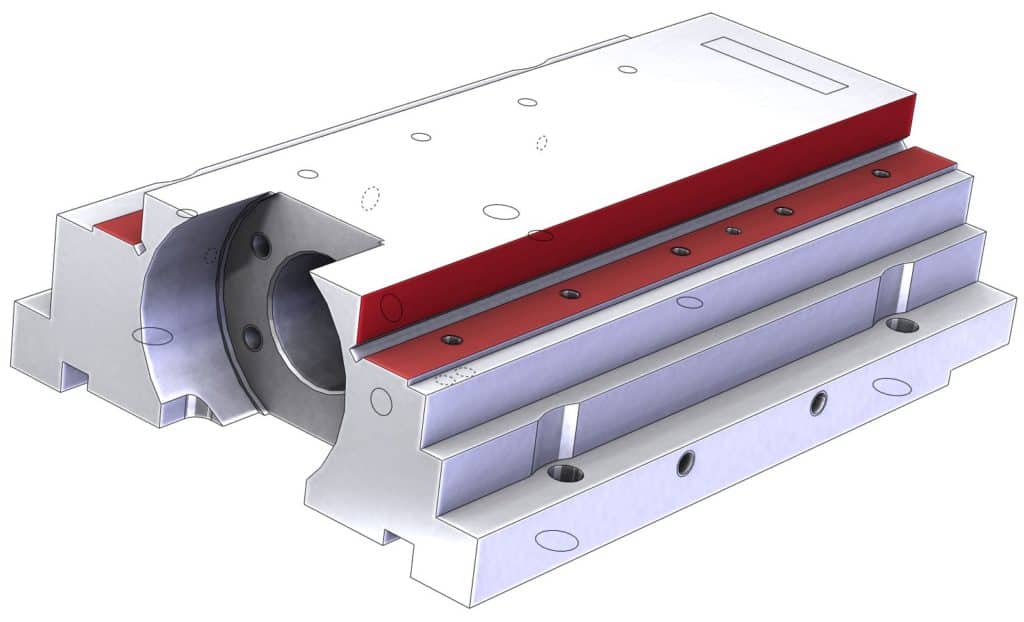

On vous demande au travers des questions posées dans ce sujet de choisir la fraise et les conditions de coupe pour réaliser les 2 épaulements situé de chaque cotés de la pièce
Puis de choisir une fraise en ‘T’ capable d’usiner les 2 rainures présentes de chaque cotés de la pièce
Et enfin de choisir une fraise d’ébauche ainsi que son porte outil permettant d’usiner les ébauches des alésage présents sur la pièce
Pour réaliser ces choix d’outils vous aurez accès à différents catalogues ainsi qu’au dossier technique complet de la pièce.
