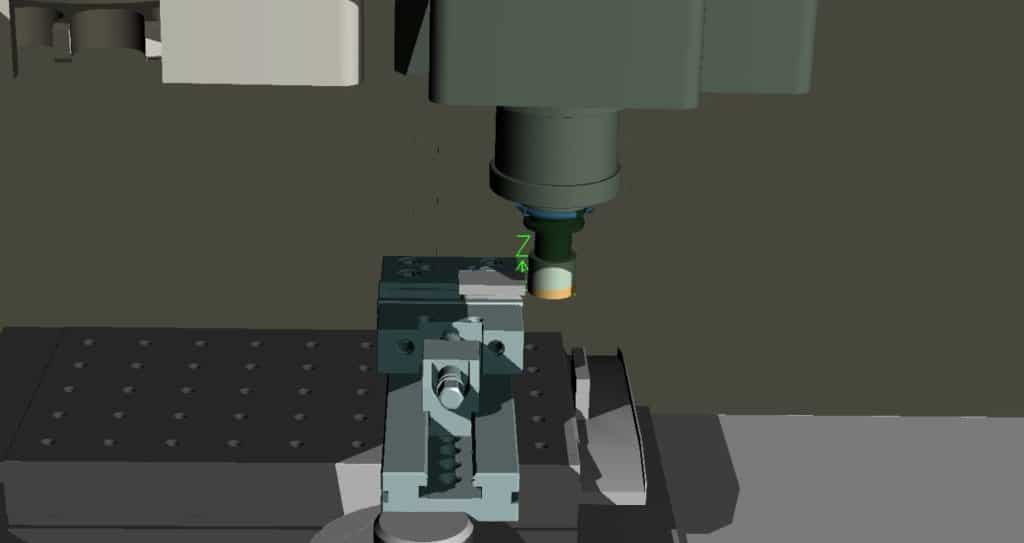

Dans cet exercice, il vous est demandé de compléter un programme ISO de fraisage de manière à enchaîner toutes les opérations inscrites sur le contrat de phase. Le logiciel de simulation NCSimul vous permettra de valider la justesse du code ISO que vous avez écrit.

Liste des taches à réaliser

  • Lancer le logiciel NCSimul

  • Importer la gamme de simulation fournie dans le logiciel

Cette gamme de simulation ‘Plaque pompe PH30 sur LeadWell.zip‘ peut se trouver sur le serveur du lycée on bien se télécharger avec le bouton ci dessous

Ce contenu est réservé aux personnes identifiées

Une fois téléchargée, cette gamme doit être importée dans le logiciel NCSimul puis ouverte.


  • Compléter le code ISO du programme pour réaliser toutes les opérations d’usinage

La gamme que vous avez importé contient le début du programme, c’est a vous de le continuer pour y ajouter toutes les opérations d’usinage présentes sur le contrat de phase 30. Pour réaliser ce travail vous avez à disposition les informations ci-dessous.

Liste des outils présents sur la machine

N° Outil Type
1 Fraise diamètre 50mm
4 Foret à pointer
5 Foret diamètre 6.5
6 Foret diamètre 7.8
7 Alésoir diamètre 8
8 Fraise à rainurer diamètre 5

Contrat des phases d’usinage (L’exercice concerne la phase 30)

Guidance NCSimul

Liste des codes ISO pour machines FANUC

Exemple du résultat attendu
