Outils, surfaces et opérations d’usinage III

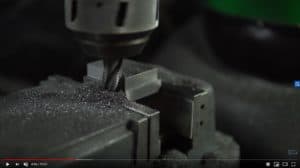

Quel est le nom de cette fraise ?

Quel est le nom de cet outil de coupe?

Quelle est la surface géométrique obtenue après cet usinage?

A ce moment de la réalisation de la pièce (minute 5.19), est réalisée une « rectification plane ».

Vous ne connaissez pas encore ce type de travail.

Pour en savoir plus et répondre aux questions suivantes, lisez cette courte présentation de la rectification plane, ou faites des recherche vous même sur internet

https://tu-quincy.fr/topic/la-rectification/

Quel est le nom de l’outil qui rectifie la pièce?

La pièce est fixée sur la table de la machine, mais par quel procédé?

Quelle est le nom de cette surface usinée?

Après avoir rectifié le fond de la rainure, à la minute 6,26, l’opérateur effectue une mesure:

Quel est le nom de l’outil qu’il utilise:

Après avoir rectifié le fond de la rainure, à la minute 6,26, l’opérateur effectue une mesure.

Regardez l’image et dites ce qu’il mesure.

Quelle est la précision de cet outil de mesure?

De la minute 10.21 à la minute 11.40, l’opérateur usine la vis de l’étau en un plusieurs opérations.

Replacez dans l’ordre les opérations qu’il effectue:

Quel est le nom du groupe de plans réalisés?

A la minute 12,50, quel est le nom de l’outil de coupe que l’opérateur installe sur le tour?

A partir de la  minute 13,14, regardez bien à l’intérieur de l’alésage l’opération qui est réalisée.

Quelle est la forme réalisée?

A la minute 13,58, l’opérateur contrôle le diamètre réalisé.

Quel est le nom de l’outil de mesure qu’il utilise?

Quelle est la précision de cet outil de mesure?
