La société SIEMENS qui fabrique des directeurs de commandes numériques, permet d’avoir un module de programmation conversationnelle pour réaliser des programmes d’usinage de manière simple et visuelle. Ce module de programmation conversationnelle se nomme ‘ShopTurn’ pour les machines de tournage ou bien ‘ShopMill’ pour les machines de fraisage.

Cette programmation ‘ShopTurn’ est disponible sur la machine SOMAB Transmab 250 que vous utilisez dans l’atelier du lycée.

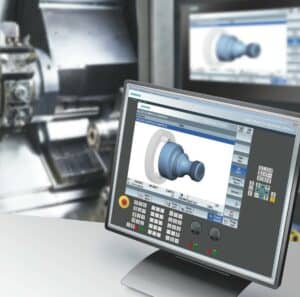

De plus le fabriquant SIEMENS propose une version fonctionnant sur ordinateur PC de ces modules ‘ShopTurn’ et ‘ShopMill’. Ils sont disponibles en version gratuite et reprennent entièrement une interface identique à celle que l’on trouve sur la machine. Ceci va vous permettre de vous perfectionner avec ce mode de programmation que l’on trouve de plus en plus souvent sur les machines des ateliers.

Au travers de ce TP vous allez réaliser un exercice de programmation entièrement guidé pour découvrir l’utilisation de ‘ShopTurn’. Puis vous devrez réaliser par vous même les 2 programmes d’usinage en tournage du socle de vérin.

Liste des compétences évaluées dans ce TP:

  • C5: Préparer la réalisation d’un produit mécanique
    • C5.5: Définir le cycle de chaque outil dans le repère de programmation
    • C5.6: Elaborer un programme avec un logiciel de F.A.O.
  • C4: Interpréter les données de définition d’un produit mécanique
    • C4.5: Exploiter le modèle numérique de définition de tout ou partie d’un ensemble



Connexion pour commencer le TP

Pour commencer l’exercice il est nécessaire de vous connecter avec votre identifiant PC habituel sur ce site
